Descrizione

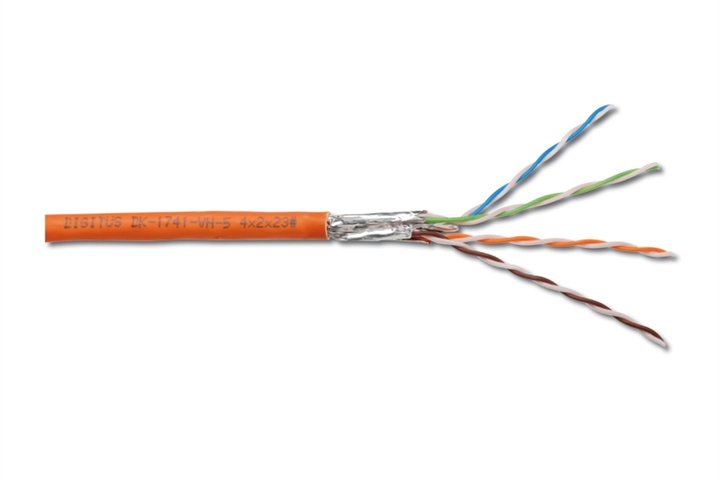

CAVO SOLIDO PER RETI CATEGORIA 7 1000MHZ S/FTP CLASSE F - 4 COPPIE SCHERMATURA SULLA COPPIA E SUL TOTALE, AWG 23, HALOGEN FREE LSOH - COLORE ARANCIONE MATASSA MT. 500 (AL METRO)
Cavi per applicazioni di rete fino a 1000 MHZ S/FTP classe F. cat. 7 Conduttori: AWG 23/1 solido (unifilare), in rame temperato (0.57mm nom.) Insulation: SFS-PO. Numero di conduttori: 8 in 4 coppie (coppie ritorte twisted pair) Codici colore: bianco/blu, arancio/bianco, verde/bianco, marrone/bianco Schermatura individuale su ogni coppia: foglio di alluminio al 100% di copertura. Schermatura sul totale: calza di alluminio. Ricopertura esterna: LS0H, flame zero-halogen, flame retardant, a bassa emissione di fumo halogen free. Spessore ricopertura esterna: 0.6mm nom. Colore: arancione RAL 2000. Diametro totale: 7.5mm nom. Rame (kg/km): 28. Proprieta' meccaniche:Bend radius: dynamic: 8xD mm min., static: 4xD mm min. Storage temperature: -20 gradi a +75�C. Temperature installation range: 0�C to +50�C. Temperature operating range: -20�C to +60�C. Flame tests: IEC 60332-1 (fire), IEC 60754 (gas), IEC 61034 (smoke) Pulling force: 150N max. Caloric value: 650 KJ/m. Total weight: 68 Kg/Km nom. Proprieta' elettriche @ 20�C. Impedenza media: 100�5 Ohm @ 1-600 MHz. Vp: 57-77% nom. Capacitance. 40 pF/m nom. @ 1 KHz. Capacitance unbalance to ground: 1.6 pF/m nom. @ 1 KHz. Insulation resistance: 0.5 GOhm � Km min. DC resistance: 72 Ohm/Km max. (2% max. resistance unbalance) DC loop resistance: 147 Ohm/Km max. (2% max. resistance unbalance) Voltage resistance: 72Vdc max. Coupling attenuation: 85dB min. @ 30-100 MHz, 82-20Log(f/100)dB min. @ 100-1000 MHz. PS-ANEXT loss: 92.5-15Log(f) dB min. @ 1-600 MHz (67 dB max.) PS-AACRF: 78.2-20Log(f) dB min. @ 1-600 MHz (67 dB max.) Phase delay: 534+36/f� nS/100m max. @ f=1-1000 MHz. Delay skew: 25 nS/100m max. Cavo in matassa (rotolo / bobina)
